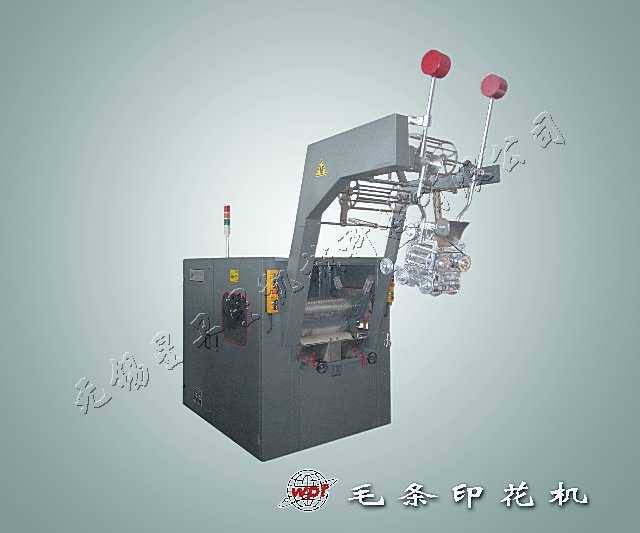

WPF-YHJ-01型毛条印花机

一、适用范围

毛条印花即毛条局部染色,使纤维达到充分混色的目的,WPF-YHJ-01型毛条印花机主要用于纯毛毛条,以及化纤或混纺条。经毛条印花后可以提高混色产品的质量。

二、特点

WPF-YHJ-01型毛条印花机须与国产B306针梳机、MB161(G)型汽蒸膨化机、WPF-4/4/36型毛条复洗机配套使用,针梳机喂入的毛条可以是球状或者是筒状,该机可选用单辊单色或双棍单色印花,并根据不同组合可得8种不同的印花面积为18%、27%、40%、50%、60%、70%、85%、90%,24个色种印花毛条。同时该机还具有自动加料,剩余染液回放,染液循环搅拌等功能。

三、工作原理

首先将8~12根毛条合并,并经过前后罗拉及开式针梳箱牵伸成毛片,然后经印花轧辊及色毡辊之间轧印,出来的毛片即成印花毛片,再通过高架放入框内送入MB161(G)型汽蒸膨化机固色即成印花毛条。

四、主要技术参数

1、印花辊4只(标配,其中备用2只),材质为不锈钢,直径150mm,辊面长度500mm ,24条螺旋槽,齿宽有2mm、2.5mm、3mm、4mm四种规格。

2、色毡辊1只,材质为不锈钢,直径150mm,辊面长度500mm。

3、色毡进口,材质为羊毛,内径150mm,厚度5mm。

4、落条摆动车,台面为2mm不锈钢板,车体为钢管、角钢和钢板,外形尺寸(单位:mm)长×宽×高1400×980×331(不包括轨道),往返行程800mm。

5、落条主动花兰辊7只,材质为不锈钢板,和方形不锈钢棒,传动轴为45#钢镀铬,辊面长度512mm (1只),315mm (1只),116mm(5只)。

6、机器主要电机功率:针疏机电机2.2KW,印花机电机1.5KW,滑动车电机0.37KW,装机功率4.5KW。

7、机器运行方向:直行,落条为摆幅往返折叠式,运行速度0~35米/分,生产温度常温。

8、印花辊起抬方式:气动控制,压力手动调节,气缸行程75mm,压缩空气压力4~6Bar。

9、加料方式:液位控制自动加料

10、操作及控制:文本操作,PLC、变频控制。

11、机架:材质为矩形管、角钢及冷轧钢板,表面喷涂粒面油漆。

12、机器外形尺寸(单位:mm)长×宽×高3550×2300×2676(包括摆动车)。

13、机器重量:约1.75吨
